画像検査PCの要件と選び方！GPUやPoEなどの仕様を解説

画像検査システムをPCベースで構築する主なメリットは、高度なAI処理と複数カメラ接続による高い拡張性を確保できることです。スマートカメラなどの専用機では処理能力に限界がある用途でも、PCベースであれば自社の検査要件に合わせた柔軟なシステム構築が可能になります。
本記事では、PCで画像検査を行う利点を踏まえ、GPUやPoEといった必須スペックの選び方から、工場環境に適した耐環境性能、導入を成功させる手順までを順番に解説します。

■ この記事の要約

　• PCベースの画像検査は、高度なAI外観検査の実装と複数カメラの高解像度処理に適している
　• AI処理にはGPU搭載モデルを選び、検査対象の処理量に応じてCPUやメモリを最適化する
　• カメラ接続は、複数台構成ならPoE給電、コスト優先の単一構成ならUSBインターフェースを選ぶ
　• 工場内の粉塵や温度変化によるトラブルを防ぐため、ファンレス・広温度対応の産業用PCが必要である
　• 導入時は現場に近い条件でPoCを実施し、PC要件が固まらない場合は産業用PCメーカーの技術担当へ相談する

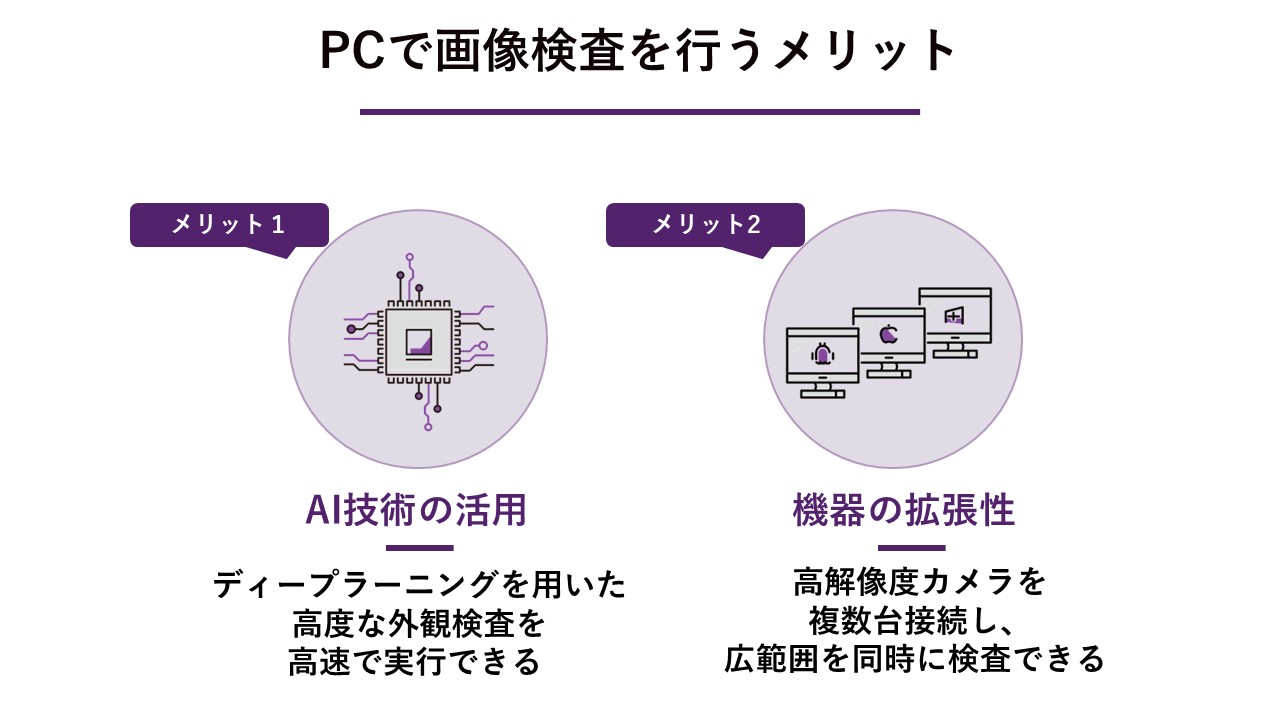

PCで画像検査を行うメリット

PCベースの画像検査は、スマートカメラと比較して高い情報処理能力とシステムの柔軟性を備えています。導入により得られる主なメリットを整理します。

高度なAI処理を高速で実行できる

PCベースのシステムは、ディープラーニングなどの高度なAI処理を高速で実行できます。複雑な傷や汚れなど、従来のルールベースでは設定が難しい不良品の検出精度を大幅に向上させることが可能です。特に最新のAIアルゴリズムを継続的にアップデートして運用したい現場において、PCの処理能力の高さが強力な基盤として機能します。

【関連記事】AI外観検査とは？仕組み・メリットから導入に必要なハードウェア構成まで解説

高解像度カメラを複数台接続できる

情報処理能力の高いPCは、高解像度カメラを複数台同時に接続して同期制御できます。自動車部品などの大型製品をさまざまな角度から一斉に撮影し、全体の欠陥を一度のタクトタイム内で判定するような用途に適しています。スマートカメラ単体では処理が追いつかないデータ量であっても、要件に応じた拡張ボードを追加することで取り込みやすくなります。

画像検査用PCに求められる要件

画像検査を安定して運用するには、オフィス用途とは異なる基準でPCを選定する必要があります。システム構築にあたって押さえておくべき要件を確認します。

求められる要件	選定の判断基準
稼働の安定性	24時間365日の連続稼働に耐えうる産業用PCを選ぶ
スペックの適合	検査タスクの負荷から逆算して最適な処理能力を確保する

安定して稼働する産業用PCを選ぶ

工場ラインの稼働を止めないためには、耐久性に優れた産業用PCを選ぶ必要があります。民生用のPCは長時間の連続稼働を前提として設計されておらず、コンデンサなどの部品劣化によって突然システムがダウンするリスクを伴うため、連続稼働を想定した設計の産業用PCを前提に検討します。

【関連記事】産業用PCとは？民生用PCとの違いはなに？

検査要件に合わせてスペックを決める

PCのスペックは、自社が実施したい検査のタスク量と要求速度から逆算して決定します。過剰なスペックを備えたハイエンドモデルは初期費用を圧迫する一方、性能が不足すると検査のタクトタイム遅延を招く原因になりかねません。対象物の流れる速度、1個あたりに許容される処理時間、同時接続するカメラの台数などを洗い出したうえで、最適な構成を導き出すことが求められます。

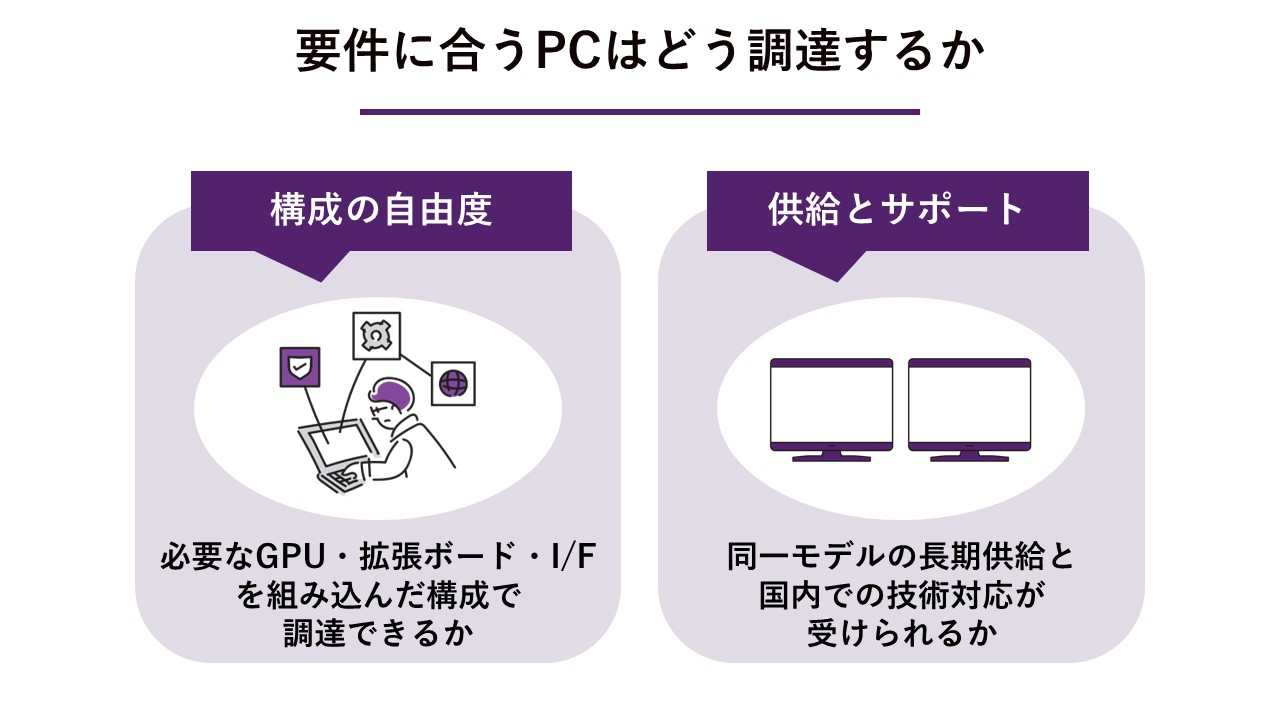

要件に合うPCはどう調達するか

画像検査用PCは、必要なスペックを洗い出しても市販品の規格構成では要件を満たせないことが少なくありません。要件に適合したPCを確実に手配するための考え方を整理します。

BTOで検査要件に合わせた構成を組む

検査要件が明確になった段階では、産業用PCメーカーのBTO（受注生産）を活用して必要な構成だけを組み上げるのが現実的です。民生用PCは決まった構成でしか購入できず、GPUの追加やPoEボードの増設、既存の拡張カードの流用といった要望に応えられないためです。産業用PCであれば、CPUボードと筐体の組み合わせから拡張カードの搭載、OSのインストールまでを指定した状態で1台から調達でき、受け取り後すぐに検査プログラムの検証へ進められます。

【関連記事】産業用BTO PCコンサルティングサービスのメリット

長期供給と国内サポート体制を確認する

検査ラインを長く運用する前提では、同じモデルを何年調達できるかを発注前に確認します。PCがモデルチェンジすると、検査ソフトの再検証や各種認証の再取得が必要になり、ライン増設のたびに余分な工数が発生します。最長10年規模の長期供給に対応したメーカーや、国内で入荷検査・技術検証・修理を行える体制を持つメーカーを選んでおけば、稼働後のトラブル対応も含めて調達リスクを抑えられます。

【関連記事】意外と知らない？産業用PCにおける長期供給のメリット

GPUや処理性能の選び方

AIを用いた画像検査においては、膨大な並列計算を処理するためのGPU選定がシステムの性能を大きく左右します。処理要件に合わせたスペックの選び方を解説します。

パーツの種類	選定のポイント
GPU	AI外観検査の推論処理を高速化するために必須の部品
CPU・メモリ	カメラからの画像取り込みとシステム全体の制御を担う

AI外観検査にはGPUを搭載する

ディープラーニングを活用したAI外観検査を導入する場合、PCには専用のGPUを搭載した構成が推奨されます。GPUは単純な演算を同時並行で処理することに長けており、AIモデルの推論を短時間で完了させるうえで重要な役割を担うコンポーネントです。必要なGPUのグレードは、使用するAIモデルの重さや処理する画像の解像度によって変動するため、事前の検証を通じて適正なモデルを選択します。

【関連記事】AI・ディープラーニングにぴったりなGPU搭載産業用PCとは？

処理量に合うCPUとメモリを選ぶ

システム全体を円滑に制御するためには、カメラの台数や解像度に見合ったCPUとメモリを選定します。GPUが推論処理に特化しているのに対し、CPUはカメラからのデータ受信や他の生産管理システムとの通信など、直列的な処理を高速で捌く役割を担っています。高解像度の画像を複数カメラから同時に取り込む環境では、データの一時保存領域であるメモリも32GB以上を搭載しておく構成が一般的です。

カメラ接続に最適なI/Fは

PCとカメラを接続するインターフェース（I/F）の選定は、構築コストや配線の取り回しに直結します。代表的な規格であるPoEとUSBの選び方を整理します。

インターフェース	接続の特徴と適した用途
PoE (GigE Vision)	LANケーブルで通信と給電を兼ねるため複数台接続に最適
USB (USB3 Vision)	低コストで手軽に構築できる単一カメラ構成に適している

複数接続するならPoE給電を選ぶ

複数台のカメラを設置するラインでは、LANケーブル1本でデータ転送と電力供給を行えるPoE（Power over Ethernet）給電が有力な選択肢になります。カメラごとに独立した電源ケーブルを用意する必要がなくなり、入り組んだ製造ライン内でも配線の取り回しをシンプルに保つことができます。最長100メートルまでケーブルを延長できる特性を持つため、PC本体から離れた場所にカメラを設置したいケースでも有力な選択肢に値します。

コストを抑えるならUSBを選ぶ

単一のカメラで構成する小規模な検査システムであれば、初期費用を抑えられるUSBインターフェースを選びます。汎用的な規格であるため対応するカメラの種類が多く、USBケーブルを直接PCに接続するだけで高速なデータ転送を実現できる手軽さが利点です。ただし、安定して通信できるケーブルの長さが数メートル程度に制限されるため、PC本体とカメラを近接して設置できる環境での採用が前提となります。

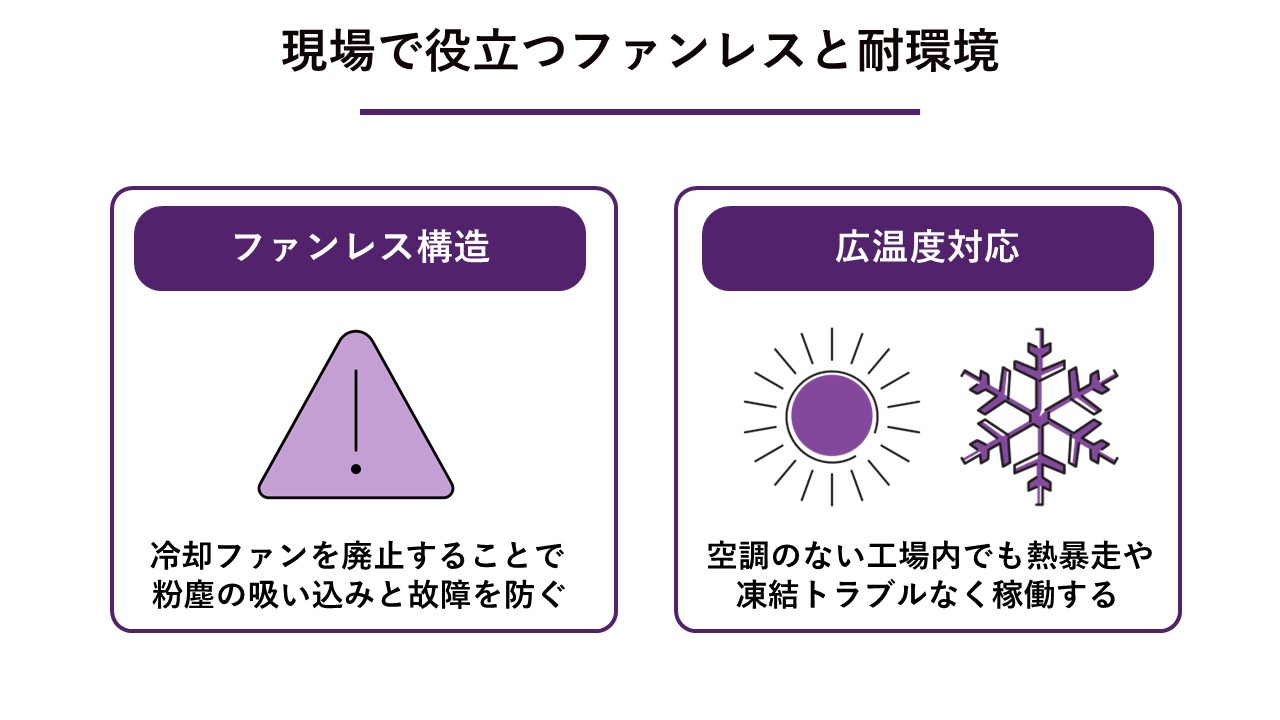

現場で役立つファンレスと耐環境

製造現場はオフィス環境とは異なり、微小なゴミや極端な温度変化がPCの故障要因となります。現場の過酷な環境に耐えるための仕様を解説します。

粉塵対策としてファンレスPCを選ぶ

金属加工などの粉塵が舞う工場にPCを設置する場合は、冷却ファンを持たないファンレス仕様のPCを選びます。一般的なPCに搭載されている冷却ファンは、外部の空気を吸い込む際に空気中のゴミや油煙まで内部に引き込み、ショートや発火を引き起こす原因になります。筐体全体に放熱フィンを備えたファンレスPCであれば、外部からの異物侵入を物理的に遮断しつつ、効率的に熱を逃がして長期稼働を維持できます。

温度変化対策に広温度対応PCを選ぶ

夏場の猛暑や冬場の冷え込みが激しい環境では、広い温度範囲での動作が保証された広温度対応PCを選びます。通常のPCは摂氏10度から35度付近での使用を想定していますが、空調設備が不十分な製造現場では、真夏の日中に筐体周辺の温度が40度を超えるケースも珍しくありません。マイナス20度から70度前後まで動作保証された産業用PCを導入すれば、温度変化による熱暴走やシステムダウンのリスクを最小限に抑えられます。

導入を成功させる手順と注意点

画像検査システムは、事前の要件定義と環境テストが稼働後の成否を分けます。導入前に押さえておきたい進め方と、見落としやすい注意点を解説します。

導入のステップ	実施内容と成功のポイント
PoC（概念実証）の実施	現場と同じ照明・カメラ条件で過検出や見逃しの基準を詰める
専門家への相談	PC仕様を確定できない場合は産業用PCメーカーの技術担当に相談する

現場に近い環境でPoCを実施する

本格的な機器導入へ踏み切る前に、実際の検査対象を用いたPoC（概念実証）を実施することをおすすめします。卓上でのテスト結果が良好でも、工場ラインの環境光やわずかな振動が影響し、本番環境では過検出や不良品の見逃しが発生する傾向があるためです。現場に近い照度やカメラの設置角度を再現したうえで、良品と不良品の判定しきい値を細かくチューニングし、実運用に耐えうる精度が出るかを検証する必要があります。

PC要件が固まらなければメーカーに相談する

カメラの台数やAIモデルの負荷からPCの仕様を確定できない場合は、産業用PCメーカーの技術担当へ直接相談します。GPUのグレードやPoE拡張ボードの枚数、動作温度範囲といった条件を伝えれば、過剰スペックを避けた構成を逆算して提案してもらえます。評価機を借りて実機で検査プログラムを動作させれば、想定したタクトタイムに収まるかを発注前に確認でき、仕様確定後の手戻りを防げます。

画像検査向けのおすすめPC製品

産業用PCのラインナップから、画像検査の用途に適した代表的な製品タイプを、想定される処理内容と設置環境の観点から紹介します。自社の要件に応じて適切なグレードを選択してください。

おすすめのPCタイプ	製品の特徴と最適な用途
ラックマウント・デスクトップモデル	拡張スロットが多くGPUやPoEボードの増設に対応する
小型ファンレスモデル	限られたスペースに設置でき、粉塵の多い過酷な環境に耐える

AI処理には拡張性の高いPCを選ぶ

複雑なディープラーニング推論や、高解像度カメラを複数台制御するプロジェクトには、拡張スロットを豊富に備えたラックマウント型・デスクトップ型のPCを選びます。大型のグラフィックボードを無理なく格納できる熱設計が施されており、複数のPoE拡張ボードを追加してカメラ台数を増やす用途にも余裕を持って対応します。希望する拡張カードの手配や組み込みまでをメーカー側で行い、検証済みの状態で納品してもらえば、装置メーカーやSIerが受け取ってすぐに検査ソフトの立ち上げへ着手できます。

省スペースな小型ファンレスPCを選ぶ

検査装置の内部や制御盤の中など、PCの設置スペースが極端に制限されている現場には、省スペースな小型ファンレスPCを選びます。手のひらから弁当箱程度のコンパクトな筐体に画像処理に必要なインターフェースが凝縮されており、既存の生産設備にも後付けしやすい点が魅力です。マイナス40度から70度といった広い動作温度範囲に対応したモデルもあり、空調のない工場や屋外に近い設置環境でも、定期点検の負荷を抑えた安定稼働が期待できます。

まとめ

PCベースの画像検査システム構築は、高度なAI推論による高い不良品検出率と、複数カメラ接続による拡張性を両立させる強力な手段です。高速処理を支えるGPUやCPUのスペック選定に加え、PoEによるカメラ配線の見直し、ファンレス構造をはじめとする耐環境性能の確保など、オフィス用PCとは異なる産業用途ならではの検討が重要になります。

しかし、要件から逆算したスペックを市販のPCで実現しようとすると、必要な拡張スロットやインターフェースが足りない、数年後に同じ構成が調達できないといった制約に突き当たります。生産技術部門の担当者が日々のライン保守業務と並行して、カメラI/Fや耐環境条件まで満たすハードウェアを一から探し出すのは、非常に負担の大きい作業です。

そうした課題をお持ちの方へ、ポートウェルジャパンでは多種多様な産業用PCをご用意しています。NVIDIA Jetson Orin™搭載モデルやGPU対応・AI向け製品も揃い、エッジでのAI処理を見据えた選定が可能です。PoE対応モデルや複数LAN搭載モデルもあり、カメラ側の接続構成に合わせて選べます。小型ファンレスPCや温度拡張対応品、IP規格・MIL-STD規格に対応した高堅牢モデルも取り揃えており、設置環境に応じた比較検討に役立つでしょう。1台から国内製造するBTO PCやODM/OEMでの製造にも対応しているため、キャプチャーボードの組み込みといった構成のご相談も可能です。製品ラインナップは下記よりご覧ください。
