AI外観検査とは？仕組み・メリットから導入に必要なハードウェア構成まで解説

AI外観検査とは、人工知能の画像認識技術を活用して、製品の傷や汚れなどの欠陥を自動で判定するシステムです。従来の目視検査が抱える判定の属人化や人手不足を解消する手段として、多くの製造現場で導入が進んでいます。本記事では、ルールベース検査との違いから、AI外観検査がもたらすメリット、導入時の具体的な手順と必要なハードウェア構成までを通して整理します。

■ この記事の要約

　• AI外観検査はディープラーニングを用いて画像から欠陥を自ら学習し、目視と同等の精度で良否を判定する
　• ルールベース検査で見逃しがちな曖昧な傷や、背景と同化する欠陥も高精度に検出できる
　• 導入の際は、実際の製品画像を用いたPoC（概念実証）で目標の検出精度に到達するかを検証する
　• AIの性能を引き出すには、対象物に合わせた産業用カメラ・照明・GPU搭載PCの選定が重要である
　• 運用開始後も、製品の仕様変更や新たな欠陥パターンに合わせてAIモデルを再学習させる体制が必要

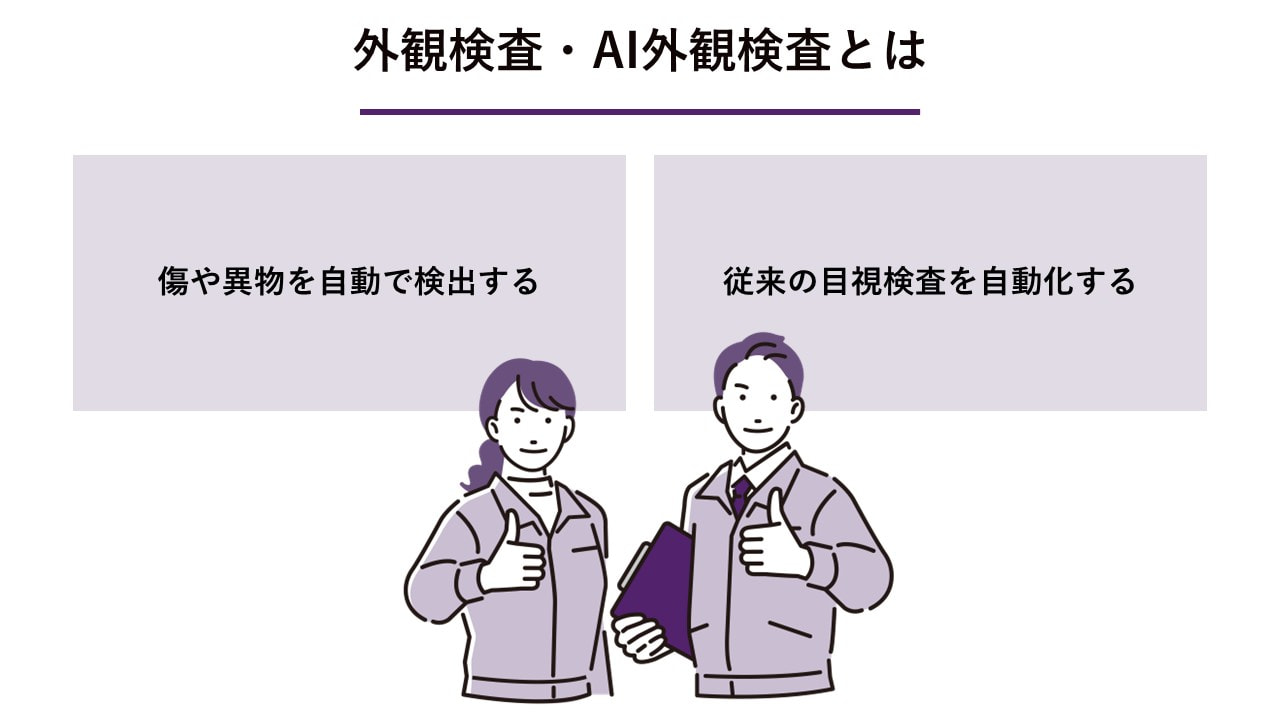

外観検査・AI外観検査とは

外観検査とは、製品の表面にある傷や汚れなどの欠陥を確認する工程です。AI外観検査は、この工程にディープラーニングなどの技術を取り入れています。

項目	概要
仕組み	AIがカメラ画像を解析し、学習した基準に沿って良否を自動判定する
位置づけ	熟練の目視検査を自動化し、省人化と品質均一化を実現する技術

傷や異物を自動で検出する

AI外観検査は、製品表面に発生した傷や異物などの異常を自動で検出するシステムです。カメラで撮影した画像データをAIモデルが解析し、あらかじめ学習した基準に沿って良否を判定します。従来は人間が目視で行っていた確認作業を、機械が高速かつ均一に処理する仕組みです。

従来の目視検査を自動化する

熟練の検査員が行ってきた高度な目視検査を、システムとして自動化します。AIはディープラーニングによって大量の画像から欠陥の特徴を自ら学習するため、複雑な欠陥も高い精度で見分けられます。これにより、製造現場の省人化や検査品質の均一化につながります。

従来の目視検査／ルールベース検査の課題

AIを用いない従来の外観検査には、目視とルールベース（画像センサ）の2種類があります。それぞれ異なる課題を抱えています。

従来の手法	発生しやすい課題
目視検査	検査員の体調や経験年数によって判定基準がばらつく
ルールベース検査	設定した条件（しきい値）から外れる曖昧な欠陥を見逃す

目視検査は基準が属人化しやすい

目視検査は、検査員の経験やその日の体調によって良否の判定基準が変動します。疲労が溜まると見逃しが発生しやすくなり、新人検査員と熟練者とで判断結果が異なるケースも珍しくありません。結果として、品質のばらつきや過剰な検査人員の配置を引き起こす原因になります。

ルールベースは曖昧な欠陥に弱い

従来の画像センサを用いたルールベース検査は、面積や長さなどの明確な数値基準（しきい値）に当てはまらない曖昧な欠陥の検出が困難です。木目や布地などの背景模様がある製品や、傷の形状が毎回変わるようなケースでは、過検知や見逃しが多発します。複雑な条件設定を手動で調整し続ける必要があり、運用負担が増加する傾向があります。

AI外観検査の仕組み

AI外観検査は、ディープラーニング（深層学習）を用いて画像を解析します。特徴を自ら学習し、従来の手法と組み合わせて精度を高める仕組みです。

解析の仕組み	具体的な特徴
ディープラーニング	大量の画像データから欠陥の特徴を自ら抽出し学習する
ハイブリッド型	ルールベースとAIを組み合わせ、処理速度と判定精度を両立する

画像から特徴を自動で学習する

AIは、大量の良品画像や不良品画像を読み込み、欠陥の特徴を自動で学習します。人間が「傷の長さは何ミリ以上」といったルールを手動で設定する必要はありません。AI自らが画像内のパターンやテクスチャを解析し、未知の画像を入力された際にも学習内容に基づいて良否を判定します。

ハイブリッド型で精度を高める

最新の検査システムでは、ルールベース処理とAIを組み合わせたハイブリッド型が採用されています。位置決めや寸法の測定などルールベースが得意な処理と、曖昧な傷の判定などAIが得意な処理を分担させます。この構成により、検査のタクトタイム（処理時間）を短縮しつつ、全体の検出精度の向上が期待できます。

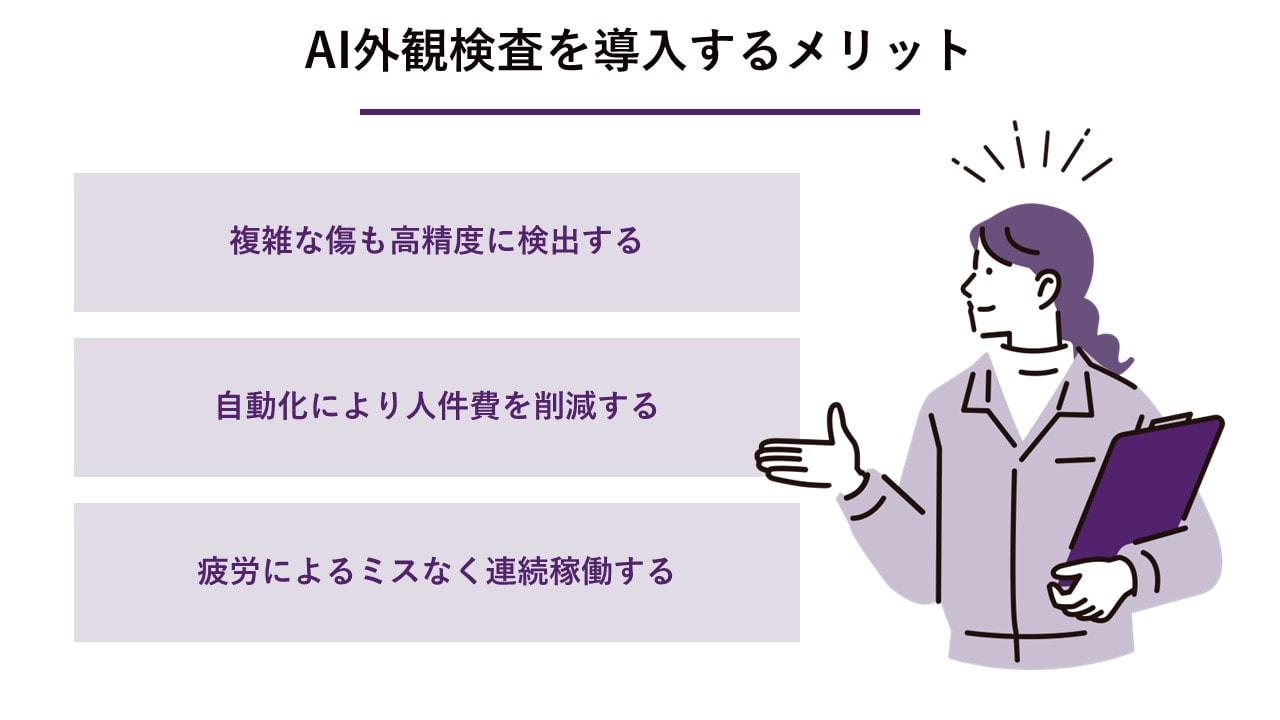

AI外観検査を導入するメリット

AI外観検査を導入することで、品質向上とコスト削減の両立が期待できます。具体的な利点を整理します。

メリット	もたらされる効果
高精度な検出	従来は目視に頼っていた複雑な傷や汚れを正確に見分ける
人件費の削減	検査工程の自動化により人員を他の生産業務へ配置転換できる
連続稼働	疲労による集中力低下がなく、24時間安定した検査品質を保つ

複雑な傷も高精度に検出する

ルールベースでは対応しきれなかった、背景と同化するような薄い傷や不規則な形状の欠陥を高精度に検出します。ディープラーニングにより人間の視覚に近い柔軟な判断ができるためです。過検知を減らし、本来は良品であるものを不良品として弾いてしまう歩留まりの低下を防ぎます。

自動化により人件費を削減する

検査工程をシステム化することで、これまで目視検査に割いていた人員を大幅に削減できる傾向があります。浮いた人員をより付加価値の高い生産業務や品質管理の改善業務に再配置します。深刻化する製造業の人手不足に対して、有効な手段のひとつとされています。

疲労によるミスなく連続稼働する

機械による検査は疲労や体調不良による集中力の低下がなく、24時間365日の連続稼働に対応します。人間のように休憩時間を確保する必要もありません。夜間シフトでの検査員確保にかかる負担を抑えながら、一定の品質基準で製品を出荷し続ける体制を整えやすくなります。

導入時の注意点やデメリット

高度な判定が可能なAI外観検査ですが、運用にはいくつかのハードルが存在します。導入前に把握しておくべき注意点です。

デメリット・注意点	対応策や懸念事項
データ依存	高精度な判定には大量かつ良質な画像データの収集が欠かせない
環境変化への弱さ	カメラの位置や照明の明るさがわずかに変わるだけで精度が落ちる
継続的な再学習	新製品の追加や製造条件の変更に合わせてAIモデルの更新が必要

データの質と量に精度が依存する

AIモデルの判定精度は、学習に用いる画像データの質と量に大きく左右されます。特に、発生頻度の低い特殊な不良パターンの画像を十分に集めるには膨大な時間がかかります。ピンボケや照明ムラのある低品質な画像を学習させると、本番環境で正しい判定結果が得られにくくなります。

撮像環境の変化に影響を受ける

AI外観検査は、カメラの角度や照明の明るさといった撮像環境のわずかな変化に敏感に反応します。学習時とは異なる影の入り方やハレーション（光の反射）が発生すると、AIが誤判定を起こす原因になります。安定した精度を保つには、撮像環境を一定に保つ工夫が求められます。

導入後も継続的な再学習を要する

一度AIモデルを構築して本番稼働させた後も、継続的なメンテナンスと再学習が必要です。製品の仕様変更や素材の切り替え、新しい欠陥パターンの発生に合わせて、AIに新しい画像データを学習させ直します。導入して終わりではなく、運用を担う社内体制をあらかじめ整備しておくことが望まれます。

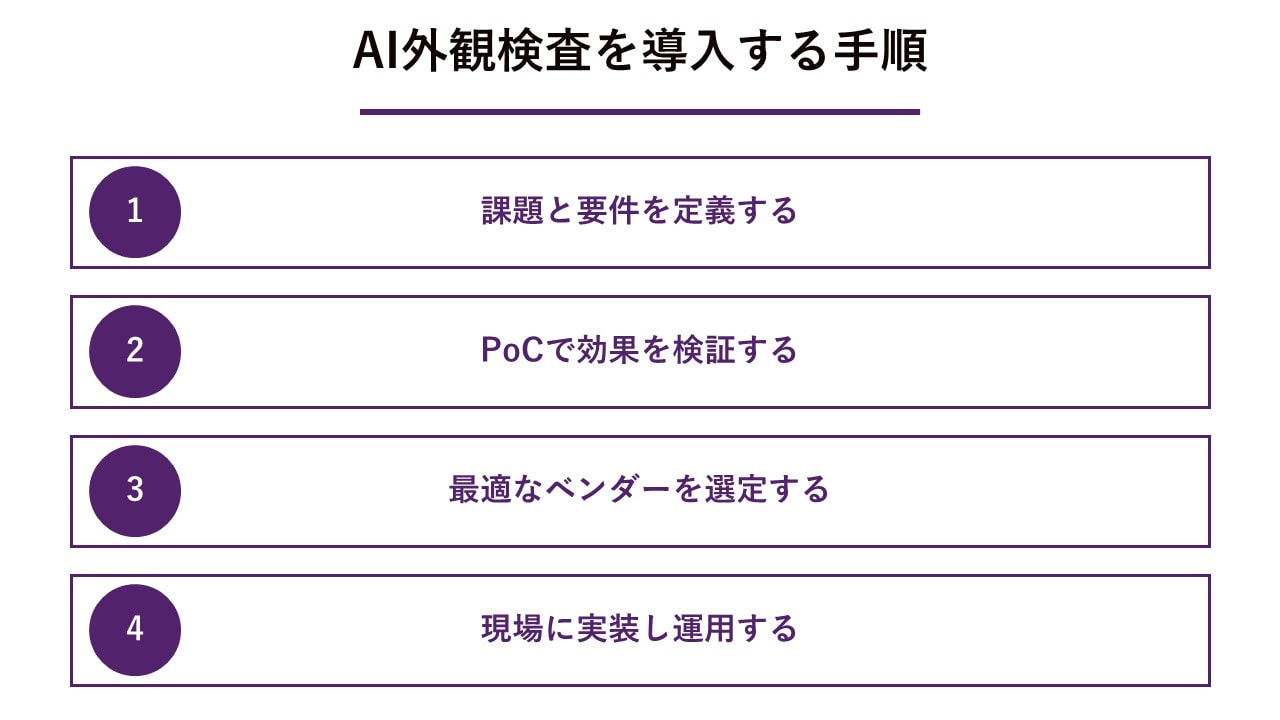

AI外観検査を導入する手順

導入の失敗を防ぐためには、段階的な検証を経ながらプロジェクトを進めます。企画から運用開始までの手順を解説します。

手順	実施内容
手順1：要件定義	解決したい課題、対象製品、目標とする検出精度を明確にする
手順2：PoC検証	実際の画像データを用いてAIモデルを作成し実現可能性を確かめる
手順3：ベンダー選定	検証結果を踏まえ、自社の現場環境に適したシステム提供者を選ぶ
手順4：実装と運用	生産ラインに機器を設置し、稼働後の追加学習サイクルを回す

手順1：課題と要件を定義する

最初に、自社の製造ラインが抱える課題と、AI導入によって達成したい目標を明確に定めます。対象となる製品の種類、見つけたい欠陥のサイズ、要求されるタクトタイムなどを具体的に整理する作業です。ここでの要件定義が曖昧だと、後の工程でシステムが現場の要求を満たせなくなるリスクが高まります。

手順2：PoCで効果を検証する

本格的なシステム構築に入る前に、PoC（概念実証）を実施して実現可能性を確かめます。実際の製品を撮影して数百枚の画像データを集め、簡易的なAIモデルに学習させる手順です。この段階で、目標とした検出精度に到達できるか、過検知が許容範囲に収まるかを評価し、本導入へ進むかの判断を下します。

手順3：最適なベンダーを選定する

PoCの評価結果をもとに、システムの構築を依頼するベンダーを選定します。AIのアルゴリズム構築だけでなく、カメラや照明の選定といった光学的なノウハウを持つ企業を選ぶことが、成功につながりやすいポイントです。自社と同業界での導入実績や、導入後のサポート体制が充実しているかを確認します。

手順4：現場に実装し運用する

ベンダーとともに本番環境のシステムを構築し、生産ラインへの設置とテスト稼働を行います。初期段階ではAIの判定結果と人間の目視検査を並行して行い、差異がないかを確認しながら精度の微調整を重ねる期間です。問題なく稼働することが確認できたら、本番運用へ移行し、定期的な再学習のサイクルへと移ります。

システムに必要なハードウェア

ソフトウェアであるAIの性能を最大限に引き出すためには、適切なハードウェア構成が欠かせません。主要な構成要素を整理します。

ハードウェア要素	選定の基準と役割
産業用カメラ	対象物の移動速度や必要な解像度に合わせて最適な方式を選ぶ
照明機器	欠陥の特徴を際立たせ、外乱光の影響を排除する環境を作る
産業用PC	膨大な画像データを高速処理するため高性能なGPUを搭載する

対象物を撮影するカメラを選ぶ

製品の形状や生産ラインのスピードに合わせて、適切な産業用カメラを選定します。エリアセンサカメラやラインセンサカメラなどの種類があり、それぞれ得意な撮影対象は別物です。微細な傷を検出するためには高解像度のカメラが必要になり、それに伴ってデータ転送速度の要件も厳しくなります。

検査に適した照明環境を構築する

AIに良質な画像データを渡すため、欠陥の形状を明確に浮かび上がらせる照明機器を配置します。リング照明、同軸落射照明、バックライトなどから対象物の素材（光沢の有無など）に適した方式を選ぶ作業です。工場内の蛍光灯や太陽光といった外乱光を防ぐためのカバー設置も合わせて検討に値します。

GPU搭載の産業用PCを用意する

ディープラーニングによる膨大な演算処理を実行するには、高性能なGPU（画像処理半導体）を搭載した産業用PCが求められます。要求されるタクトタイムや同時に解析するカメラ台数から必要な演算性能を算出し、その性能を発揮できる電源容量・冷却性能・拡張スロット構成を備えたモデルを選定します。

製造現場の過酷な環境に耐えられるよう、防塵・防滴性能や耐振動性、広い動作温度範囲に対応した堅牢なモデルを選ぶ視点も重要です。処理速度が不足すれば検査工程がボトルネックになりやすく、堅牢性が不足すれば突発停止によって生産ライン全体を止めるリスクにつながります。

【関連記事】AI・ディープラーニングにぴったりなGPU搭載産業用PCとは？

AI外観検査の導入事例

新潟県が公開するIoT・AI活用資料では、ディープラーニングの画像認識技術を用いて、切削工具(丸ノコ)の再研磨工場における検査工程を自動化・効率化した事例が紹介されています。

各製品の写真を自動で撮影し、OK/NGを高速で自動判定する仕組みで、判定精度は約99%程度を達成したとされています。検査にかかる所要時間は、自動化前の1,800秒から自動化後は20秒へと短縮されました。OKとNGな歯の微妙な違いや、ゴミの写り込みがある場合でも判定に影響を及ぼしにくい点も特長として挙げられています。

参考：⼤⼿から中⼩までのAIによる外観検査と IoTビッグデータの分析事例

まとめ

AI外観検査は、ディープラーニングを活用して目視検査の属人化を防ぎ、ルールベース検査の過検知を削減するシステムです。高精度な判定と省人化を実現できる一方で、AIモデルの性能を安定して引き出すには、GPUの演算能力と製造現場の環境に耐える堅牢性を兼ね備えたハードウェア基盤が重要になります。

一般的なオフィス向けPCでは、24時間365日の連続稼働や粉塵・振動・温度変化といった過酷な条件に耐えきれず、検査工程そのものがボトルネック化するリスクがあります。導入後のGPUスペックアップや、生産ライン増設に合わせた同一構成での追加調達に対応できず、長期運用の途中で構成の組み直しを迫られるケースも珍しくありません。

産業用PCメーカーでは、AI外観検査の要件に合わせたGPU搭載モデルの選定から、コンピュータ・オン・モジュール（COM）による将来的なスペックアップ、BTO・ODM・OEMによる筐体・I/Oのカスタム設計、長期安定供給までを一貫して支援しています。PoC段階の検証機から量産フェーズの国内製造対応まで、AI外観検査の導入と長期運用を土台となるハードウェア面から支えます。
