第12/13世代Intel® Core™ プロセッサ対応、ポートウェルジャパンオリジナルマザーボード

ATXRUBY-NQ670E

FEATURES 特徴

日本設計監修の高品質、高信頼性

台湾系マザーボードベンダー日本法人の中でも屈指の技術力を誇るポートウェルジャパンの技術部隊が、部材の選定から回路設計、レイアウトまで全て監修した高信頼性マザーボード。
日本人エンジニアが監修を行い、海外で製造を行うことで、高信頼性とコストの両立を実現。
柔軟性に優れた拡張スロット構成

PCI-Express x16(Gen5) 1スロット/PCI-Express x8(Gen5) 2スロットを切替可能。

PCI-Express x4(Gen3)スロットはエッジフリーとなっており、x4以上のカードをさらに2枚搭載可能。(動作はx4となります。)

未だ需要の根強いPCIスロットも3スロット確保しています。

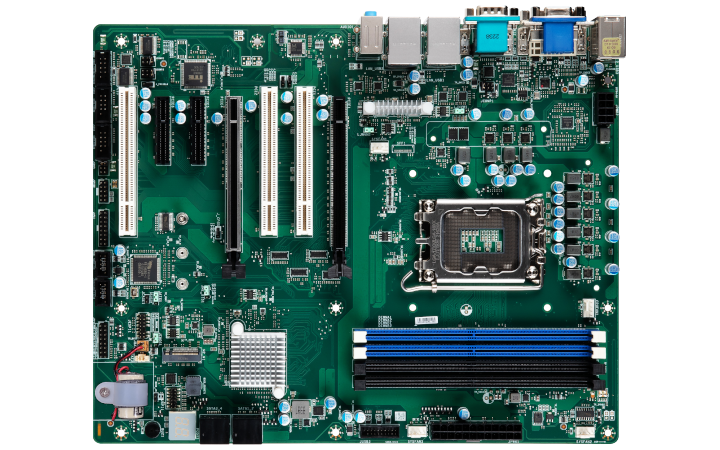

大容量CMOSバッテリー&ポストコード表示器搭載

製品寿命が長く長期間使用する産業機器向けに、樽型電池を採用いたしました。
寿命が3~5年程度の一般的なコイン電池と比べ、5~10年と倍以上の寿命を誇ります。みなさまの電池交換作業の頻度を減らし、運用上の負担を軽減致します。

ポストコード表示器を搭載することで、動作不具合発生時の共同デバッグ作業の高速化が図れます。
-I/O部拡大画像-

SPECIFICATION 仕様

CPU第12/13世代 Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® プロセッサ (LGA1700/TDP65W迄)
チップセットIntel® Q670E
対応メモリ(最大容量)4x DDR5 Long-DIMM 最大4400MHz (最大128GB搭載可能)
ストレージ4x SATA3
1x M.2 Key-M Type-2242/2260/2280 (PCIe x4(Gen4) NVMe/SATA)
イーサネット2x RJ45 コネクタ (リアI/O)
Intel® I225LM PCIe 2.5GbE LAN
シリアルポート1x RS-232/422/485 (リアI/O)
1x RS-232/422/485 (ピンヘッダ)
2x RS-232 (ピンヘッダ)
USB6x USB 3.2 (4x リアI/O, 2x ピンヘッダ)
6x USB 2.0 (2x リアI/O, 4x ピンヘッダ)
GPIO8bit (4x GPI & 4x GPO)
画面出力1x HDMI (最大解像度 4096 x 2160)
1x DVI-D (最大解像度 1920 x 1200)
1x VGA (最大解像度 1920 x 1200)
動作温度0℃ ~ 60℃
保存温度-20℃ ~ 80℃
フォームファクタATX
拡張スロット1x PCI-Express x16 or 2x PCI-Express x8 (Gen5) 切替
2x PCI-Express x4 (Gen3)
3x PCI
パワーインプットATX

ACCESSORY アクセサリ
